Холодильная нагрузка серверной: какие данные нужны для подбора Hairf

Для подбора прецизионного кондиционера складывают тепловыделение ИТ-оборудования, потери систем электропитания, освещение, людей, воздухообмен и теплопритоки через ограждения. Затем проверяют не только итоговые киловатты, но и круглосуточный график, распределение воздуха, работу зимой и доступную мощность после отказа одного агрегата.

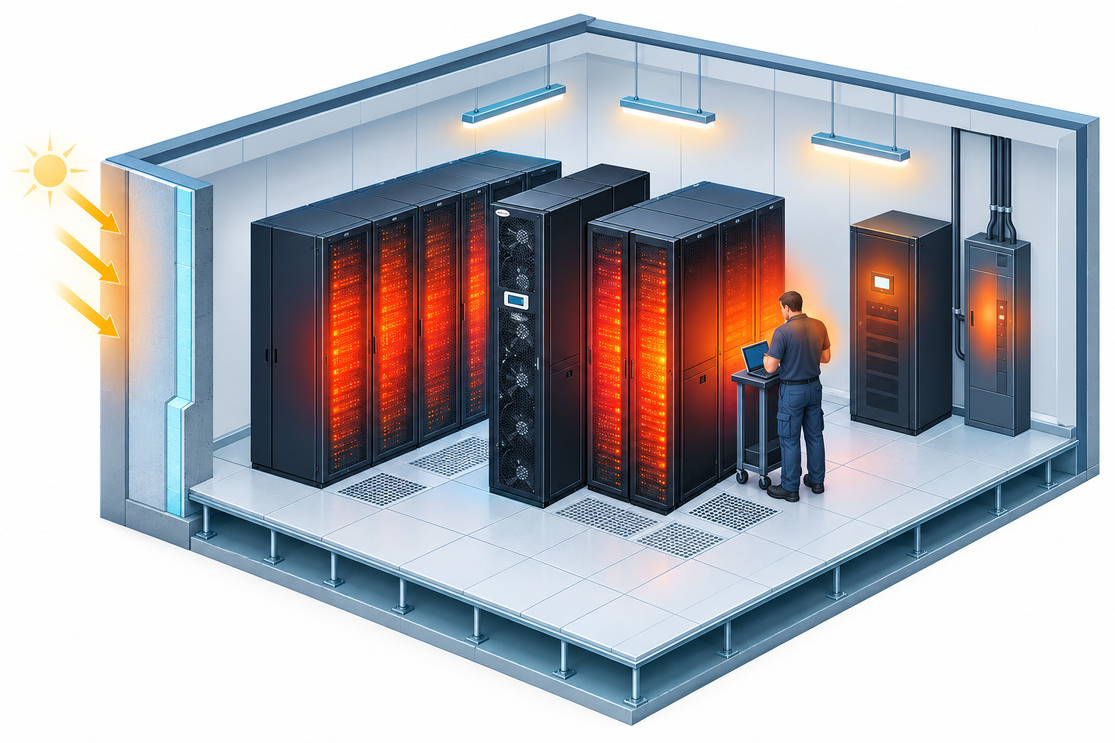

Начните с перечня источников тепла

Почти вся электрическая мощность, которую серверы потребляют внутри помещения, превращается в явное тепло. Надёжнее брать данные мониторинга PDU или ИБП за репрезентативный период, а не сумму номиналов блоков питания: паспортный максимум покажет верхнюю границу, но часто завысит реальный режим.

Запрос «холодильная нагрузка серверной: какие данные нужны для подбора» сводится к ведомости источников с единицами и временем действия. В неё включают:

• мощность серверов, сетевого оборудования и систем хранения, кВт;
• потери ИБП, трансформаторов и распределительных устройств при расчётной загрузке;
• освещение и присутствие персонала;
• тепло от кабелей и оборудования связи, расположенного вне стоек;
• приток наружного воздуха и инфильтрацию;
• теплопередачу через стены, перекрытие и окна, если они есть;
• планируемое расширение ИТ-нагрузки с датой ввода.

Для электрических устройств удобно вести две колонки: измеренное потребление сейчас и согласованная мощность после расширения. Запас «на развитие» без проекта нельзя смешивать с резервом на отказ: первый увеличивает будущую нагрузку, второй определяет число и единичную мощность кондиционеров.

Расчёт без ложной точности

Базовая оценка явной нагрузки имеет простой вид: Q = Q_IT + Q_power + Q_light + Q_people + Q_air + Q_envelope. Все слагаемые приводят к киловаттам и к одному расчётному режиму. Итог сравнивают с явной, а не только полной холодопроизводительностью кондиционера.

Круглосуточная работа меняет критерий выбора. Номинальная мощность при одной стандартной точке не описывает поведение в жаркий день, холодный пуск, загрязнённый фильтр или частичную загрузку. Нужны таблицы производительности производителя для расчётных температур внутри и снаружи, допустимая длина трассы и пределы регулирования.

Киловатты нужно доставить к стойкам

Даже достаточная мощность не спасает стойку, если холодный воздух обходит её вход, а горячий возвращается в кондиционер коротким путём. До выбора схемы фиксируют расход воздуха серверов, направление продува, мощность каждой стойки, высоту фальшпола, свободное сечение решёток и препятствия над шкафами.

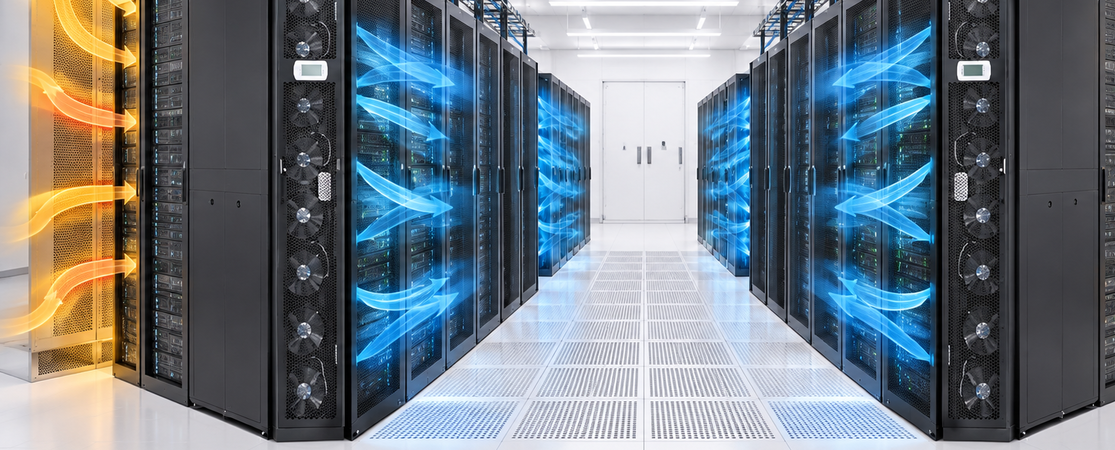

При традиционной схеме стойки ставят фасадами друг к другу, формируя холодные коридоры; тыльные стороны образуют горячие. Изоляция одного из коридоров уменьшает смешение потоков. Температурные датчики ставят на входе в стойки в нескольких уровнях, потому что среднее значение в комнате не показывает перегрев верхнего сервера.

Подача снизу через фальшпол подходит только при достаточном статическом давлении и управляемом размещении перфорированных панелей. Верхняя или фронтальная подача сокращает путь воздуха в других планировках. Внутрирядное оборудование размещает источник холода ближе к стойкам высокой плотности, но требует места в ряду и согласования фронта забора и выброса.

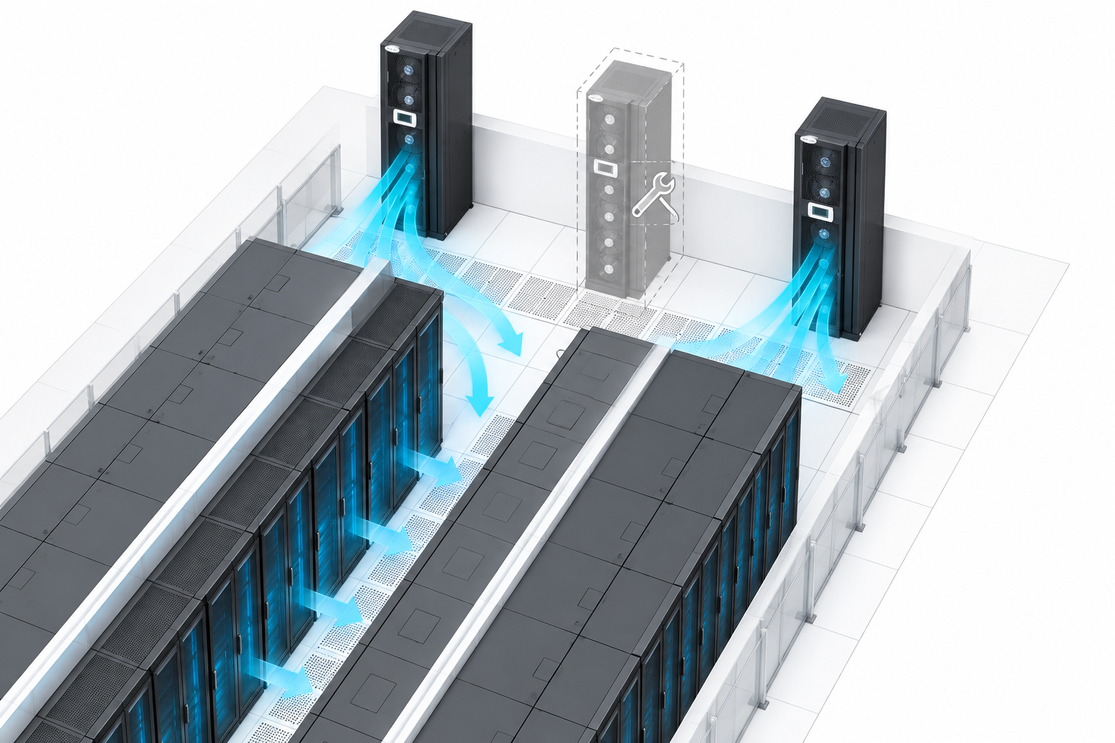

Как заложить резерв N+1

Схема N+1 означает, что после вывода одного агрегата оставшиеся покрывают расчётную нагрузку при допустимых условиях. Простое добавление одной установки работает лишь для одинаковых модулей и равномерного распределения воздуха. Если один блок обслуживает изолированный коридор, резерв должен физически подать холод именно в эту зону.

Для одинаковых установок сначала находят минимальное число рабочих модулей N: доступная явная мощность N агрегатов при расчётной наружной температуре не ниже нагрузки. Затем добавляют один модуль и проверяют электропитание, автоматику ротации, гидравлику или фреоновые контуры. Общая шина питания без резервирования может обнулить пользу дополнительного кондиционера.

Для неодинаковых агрегатов проверяют наиболее тяжёлый единичный отказ. Из суммы доступных мощностей вычитают мощность выводимого блока и повторно считают воздухообмен по зонам. Резерв считается рабочим только после испытания переключения под нагрузкой.

Зимний режим и отвод тепла

Серверы выделяют тепло круглый год, поэтому наружный блок системы прямого испарения должен работать при расчётной отрицательной температуре. Проверяют паспортный диапазон, средства регулирования давления конденсации, допустимую трассу и размещение блока без снежных заносов. Обещать зимнюю работу по одному наличию подогрева картера нельзя.

Системы на охлаждённой воде зависят от чиллера, насосов и качества теплоносителя. Воздушное охлаждение конденсатора требует места и стабильного обдува наружного блока. Водяное исполнение переносит отвод тепла в другой контур, но добавляет требования к гидравлике и защите от протечек.

Что даёт мониторинг

Минимальный набор наблюдений — температура на входе в стойки, температура и влажность возвратного воздуха, состояние вентиляторов и компрессора, загрязнение фильтра, протечка и авария питания. Тренды важнее одиночного показания: рост температуры возврата при той же ИТ-мощности может указывать на ухудшение расхода или теплообмена.

Сигналы кондиционеров передают в диспетчеризацию или DCIM, а пороги и задержки документируют. После изменения расстановки стоек систему повторно проверяют под реальной нагрузкой.

Где применимы решения Hairf

В нашем разделе прецизионных кондиционеров представлены шкафные, внутрирядные и водяные решения. Например, для R-A (DX) на сайте указаны воздушное охлаждение конденсатора, холодопроизводительность 15,5 кВт и питание 380 В, 50 Гц, 3 фазы. Эту цифру нельзя переносить на всю серию или принимать как доступную мощность при любых температурах.

Внутрирядные R-A и R-W уместно рассматривать для локальной подачи к стойкам, а R-C (CW) — для проектов с контуром охлаждённой воды. Конкретное исполнение выбирают после сверки таблиц производительности, схемы потоков, трасс и требуемого резервирования.

Порядок проверки проекта

1. Соберите измеренное потребление ИТ-нагрузки и план расширения.
2. Добавьте потери электропитания, ограждения, свет, людей и наружный воздух.
3. Определите расчётный режим и доступную явную мощность оборудования в нём.
4. Разложите нагрузку по стойкам и выберите путь подачи и возврата воздуха.
5. Рассчитайте наиболее тяжёлый отказ и проверьте N+1 по мощности и зонам.
6. Подтвердите зимний диапазон, трассы, питание, дренаж и сервисные проходы.
7. Задайте точки мониторинга и проведите испытание под нагрузкой.

Главные ошибки — подбор по площади комнаты, сумма номиналов без измерений, сравнение по полной мощности и резерв без проверки воздухораспределения. Если нагрузка быстро растёт, стойки сильно различаются по мощности или нет места для безопасного отвода тепла, потребуется расчёт нескольких сценариев, а не выбор одной модели по каталожной цифре.
